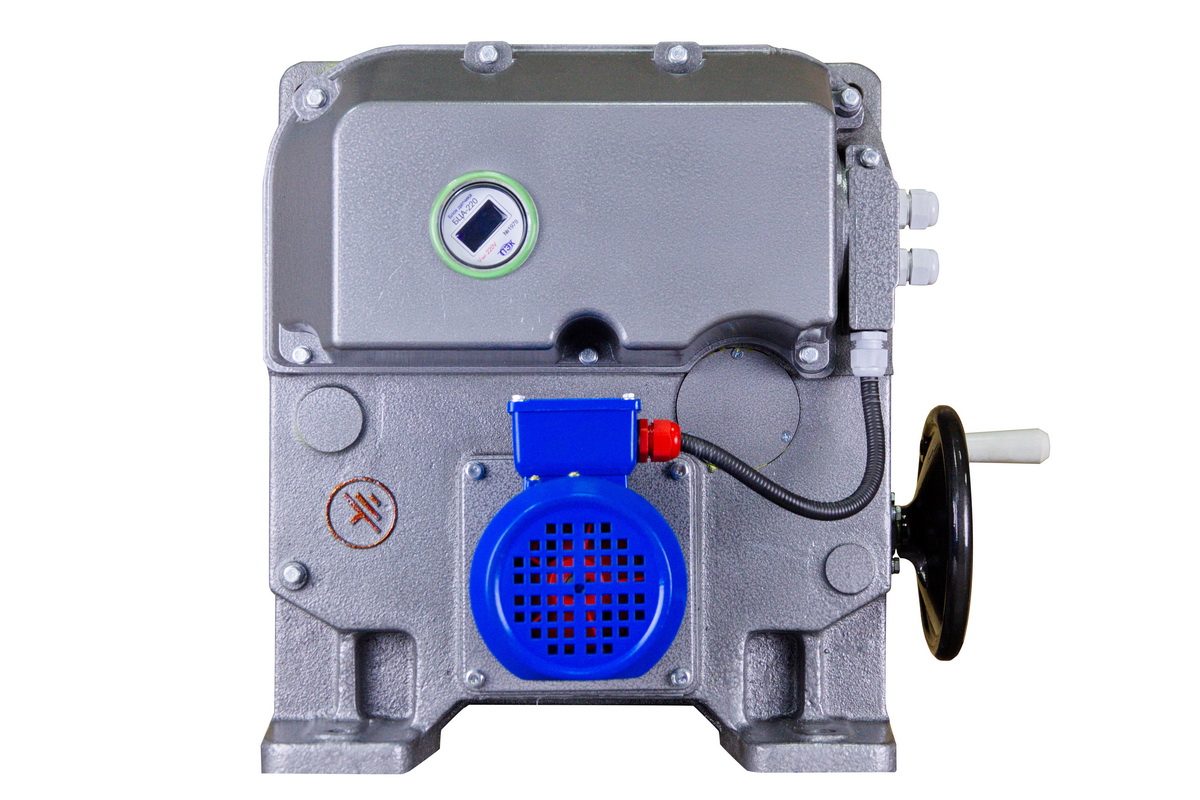

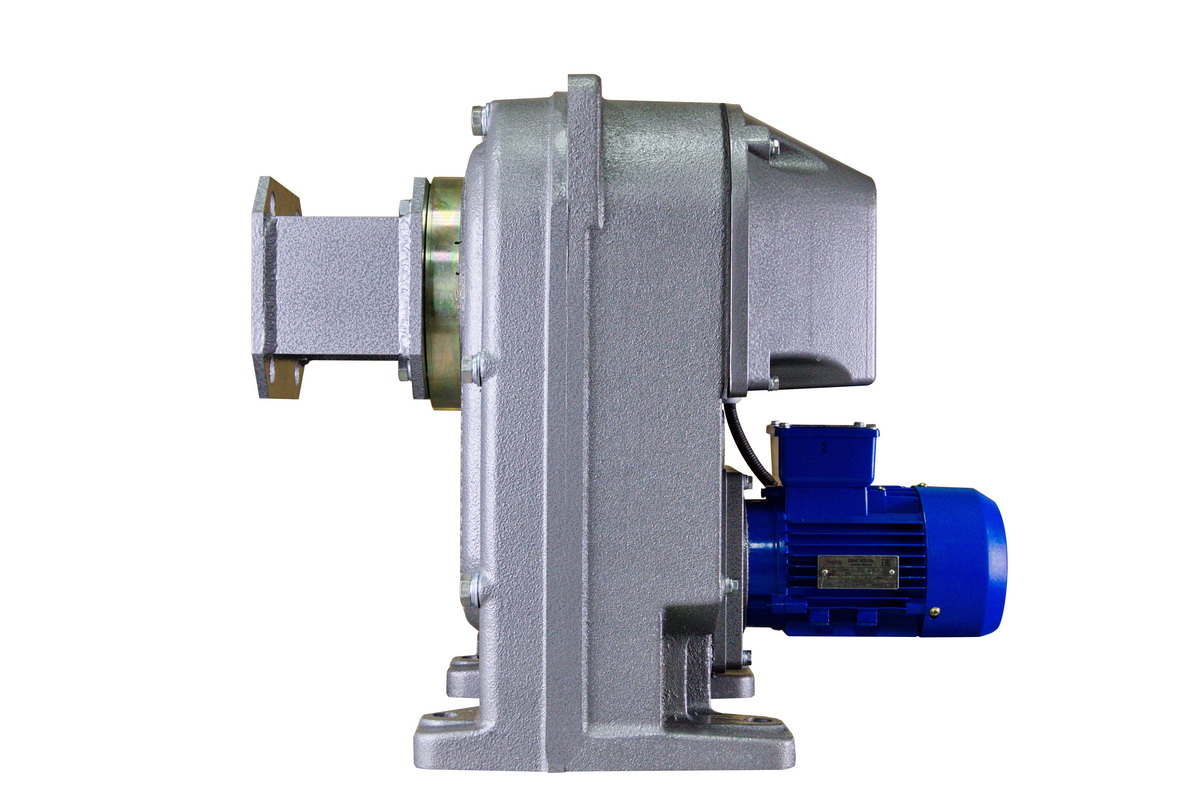

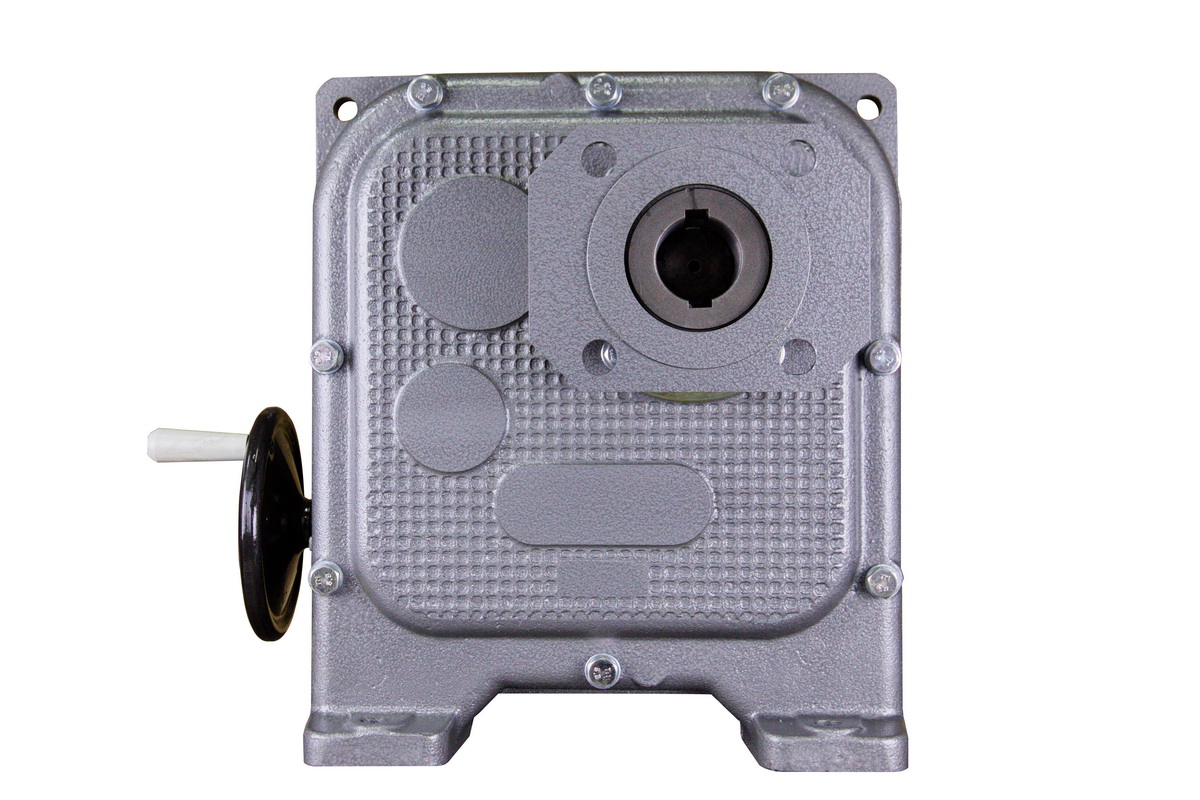

Однооборотные фланцевые электроприводы группы МЭОФ-1600

Механизмы используются для перемещения регулирующих органов трубопроводной арматуры в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.

Условное наименование механизма МЭОФ	Номиналь-ный крутящий момент на выходном валу, Nm	Номиналь-ное время полного хода выходного вала, S	Номиналь-ный полный ход выходного вала, обороты	Масса, кг, не более
	630	10	0,25	124
	1000	10	0,25
	1400	15	0,25
	1600	10	0,25
	1600	25	0,25
	1600	63	0,25
	2500	25	0,25
	2500	63	0,25
	2500	180	0,25
	3800	50	0,25
	4000	63	0,25

Блоки сигнализации положения и управления | Подробнее →

Концевые выключатели

Токовый

Реостатный

Индуктивный

БЦА

Электронный

ЕД

Блок управления ЕД

ЕДМ

Блок управления ЕА

Концевые выключатели

Блок концевых выключателей (БКВ) без датчика положения выходного вала

Токовый

Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА

Реостатный

Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω

Индуктивный

Блок концевых выключателей (БКВ) с индуктивным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения взаимоиндуктивности 0-10 мГН

БЦА

Электронный

Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.

ЕД

Блок управления ЕД

Совмещает в себе функционал электронного датчика БЦА и блока управления БКП, позволяя управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика, методом «запоминания» положения.

ЕДМ

Блок управления ЕА

Совмещает в себе функционал электронного датчика БЦА и блока управления с аналоговым сигналом 4-20мА через встроенный тиристорный пускатель с кнопками местного управления на приводе. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений методом «запоминания» положения, параметров входного сигнала при помощи кнопок на плате датчика.

Технические характеристики

Напряжение питания	220 V частотой 50 Hz	380 V частотой 50 Hz
Степень защиты	IP65
Климатические исполнения	Для установки в помещении - У2, УХЛ2, Т2	Для установки на улице - У1, УХЛ1
Номинальная частота включений	до 630 в час при ПВ до 25% (с эл. двиг. ДСР)	до 320 в час при ПВ до 25% (с эл. двиг. АИР)

Для запорного режима работы механизмы изготовляются с блоком концевых выключателей для остановки и сигналиции в положениях "открыто", "закрыто". Для работы в системах автоматического регулирования механизмы изготовляются с датчиком обратной связи (блоком сигнализации положения БПСР, БСПТ, БЦА), которые позволяют дополнительно получить сигнал о фактическом положении арматуры. Устанавливаются непосредственно на трубопроводную арматуру.

Электропитание

- механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
- механизмы с литерой "К" - трехфазное, с напряжением 380V

Условное обозначение механизмов

пример: МЭОФ¹ 40²/63³ - 0,25⁴ у⁵-99⁶-k⁷

1 - тип электроисполнительного механизма: МЭОФ - фланцевые однооборотные.
2 - номинальное усиление, Hm.
3 - номинальное время полного хода выходного вала, с.
4 - угол поворота выходного вала, об.
5 - тип блока сигнализации положения (датчика).
6 - серийный индекс механизма.
7 - обозначение трехфазного исполнения

Возможно изготовление механизмов со значениями номинальной нагрузки, номинального значения полного хода, времени полного хода исходя из требований заказчика.
