Электроприводы МЭО /

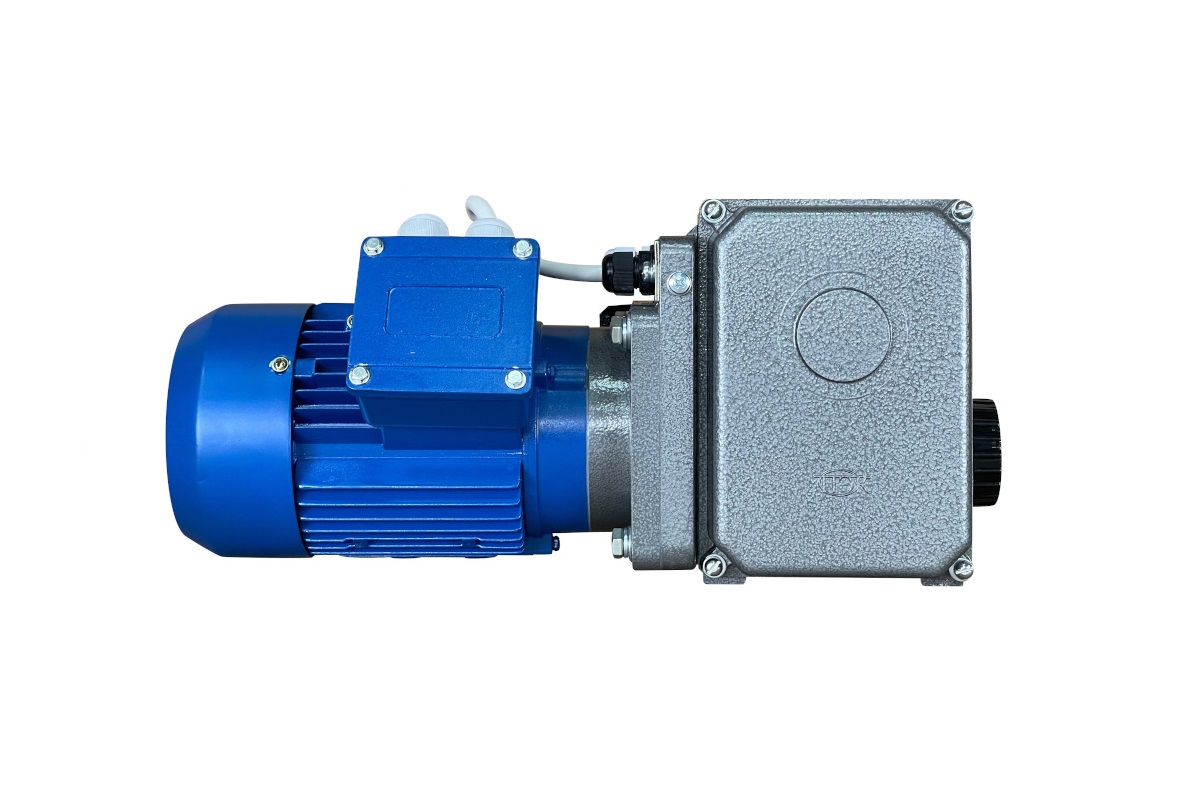

Механизмы электрические однооборотные рычажные: группа МЭ0-160

Механизмы Электрические Однооборотные используются для перемещения посредством соеднительной тяги рабочих элементов регулирующей и запорно-регулирующей трубопроводной неполноповоротной араматуры: шаровых кранов, дисковых затворов в системах АСУ ТП в автоматическом, дистанционном или ручном режимах.

Условное наименование механизма МЭО Номинальный крутящий момент на выходном валу, Nm Номинальное время полного хода выходного вала, S Номинальный полный ход выходного вала, обороты Масса, не более, kg
  64 10 0,25 8
  64 25 0,63 8
  90 15 0.25 8
  100 10 0.25 9
  100 25 0,25 8
  100 25 0.63 9
  100 63 0,63 8
  130 25 0,25 8
  130 63 0,63 8
  200 63 0,25 7.5
  200 180 0.63 7.5

Блоки сигнализации положения и управления | Подробнее →

М

Концевые выключатели

У

Токовый

Р

Реостатный

И

Индуктивный

БЦА

Электронный

ЕД

Блок управления ЕД

БУМ

Выносной блок управления

ЕДМ

Блок управления ЕА

М
Концевые выключатели
Блок концевых выключателей (БКВ) без датчика положения выходного вала
У
Токовый
Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА
Р
Реостатный
Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω
И
Индуктивный
Блок концевых выключателей (БКВ) с индуктивным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения взаимоиндуктивности 0-10 мГН
БЦА
Электронный
Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.
ЕД
Блок управления ЕД
Совмещает в себе функционал электронного датчика БЦА и блока управления БКП, позволяя управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика, методом «запоминания» положения.
БУМ
Выносной блок управления
Выносной миниатюрный блок управления для управления электроприводами с мощностью не более 0,15кВт в режиме "открыть - закрыть". На лицевой панели блока размещены индикаторы положения механизма, кулачковый 3-х позиционный переключатель и клеммники для подключение кабеля питания и кабеля управления механизмом.
ЕДМ
Блок управления ЕА
Совмещает в себе функционал электронного датчика БЦА и блока управления с аналоговым сигналом 4-20мА через встроенный тиристорный пускатель с кнопками местного управления на приводе. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений методом «запоминания» положения, параметров входного сигнала при помощи кнопок на плате датчика.

Технические характеристики

Угол поворота от 0° до 270°
Напряжение питания 220 V частотой 50 Hz 380 V частотой 50 Hz
Климатические исполнения Для установки в помещении - У2, УХЛ2, Т2 Для установки на улице - У1, УХЛ1
Степень защиты IP65
IP67
Максимальная частота включений до 630 в час при ПВ до 25%
Средний срок службы механизма 15 лет
Средняя наработка на отказ не менее 80000 ч



Электропитание

 - механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
 - механизмы с литерой "К" - трехфазное, с напряжением 380V



Производитель "ПЭК" может изготовить исходя из требований заказчика электроприводы и механизмы электрические исполнительные МЭО с требуемыми значениями номинальной нагрузки, номинального значения полного хода, времени полного хода.



Условное обозначение механизмов

Пример: МЭО1 402/633 - 0,254 у5-996-k7

  • 1 - тип исполнительного механизма: МЭО - однооборотные рычажные.
  • 2 - номинальное усиление, Hm.
  • 3 - номинальное время полного хода выходного вала, с.
  • 4 - угол поворота выходного вала, об.
  • 5 - тип блока сигнализации положения (датчика) выходного вала: индуктивный - И, реостатный - Р, токовый - У, БКВ - М.
  • 6 - серийный индекс механизма.
  • 7 - обозначение трехфазного исполнения.
