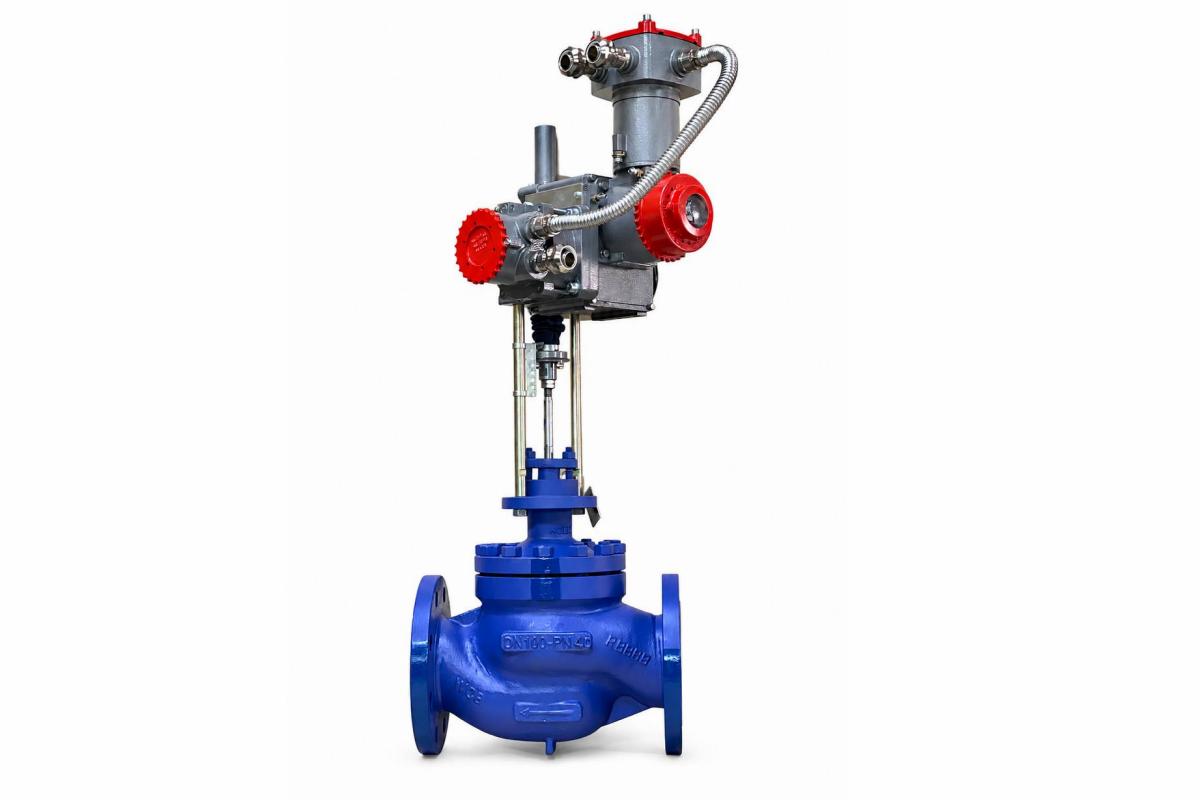

Электропривод МЭПК-6300/50-40Х-IIСТ4-01
× Каталог О компании Контакты Сертификаты Документация

Механизм предназначен для перемещения регулирующего органа трубопроводной арматуры в системах автоматического регулирования технологических процессов в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.

Номинальный крутящий момент на выходном валу, Nm 6300
Номинальное время полного хода выходного вала, S 50
Номинальный полный ход выходного вала, обороты 40
Потребл, мощность в ном. режиме, W, не более 100
Масса, кг, не более 17

Купить
Добавлено

Блоки сигнализации положения и управления | Подробнее →

М

Концевые выключатели

У

Токовый

Р

Реостатный

БЦА

Электронный

БКП

Блок управления БКП

М
Концевые выключатели
Блок концевых выключателей (БКВ) без датчика положения выходного вала
У
Токовый
Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА
Р
Реостатный
Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω
БЦА
Электронный
Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.
БКП
Блок управления БКП
Позволяет управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель.

Технические характеристики:

Напряжение питания 220 V частотой 50 Hz 380 V частотой 50 Hz
Степень защиты IP65 IP67 - опция
Маркировка взрывозащиты  1ExdIICT4
Климатические исполнения Для установки в помещении или под навесом - У2, УХЛ2, Т2 Для установки на открытом воздухе - У1, УХЛ1
Частота включений до 630 в час при ПВ до 25%
Максимальная частота включений до 1200 в час при ПВ до 5%
