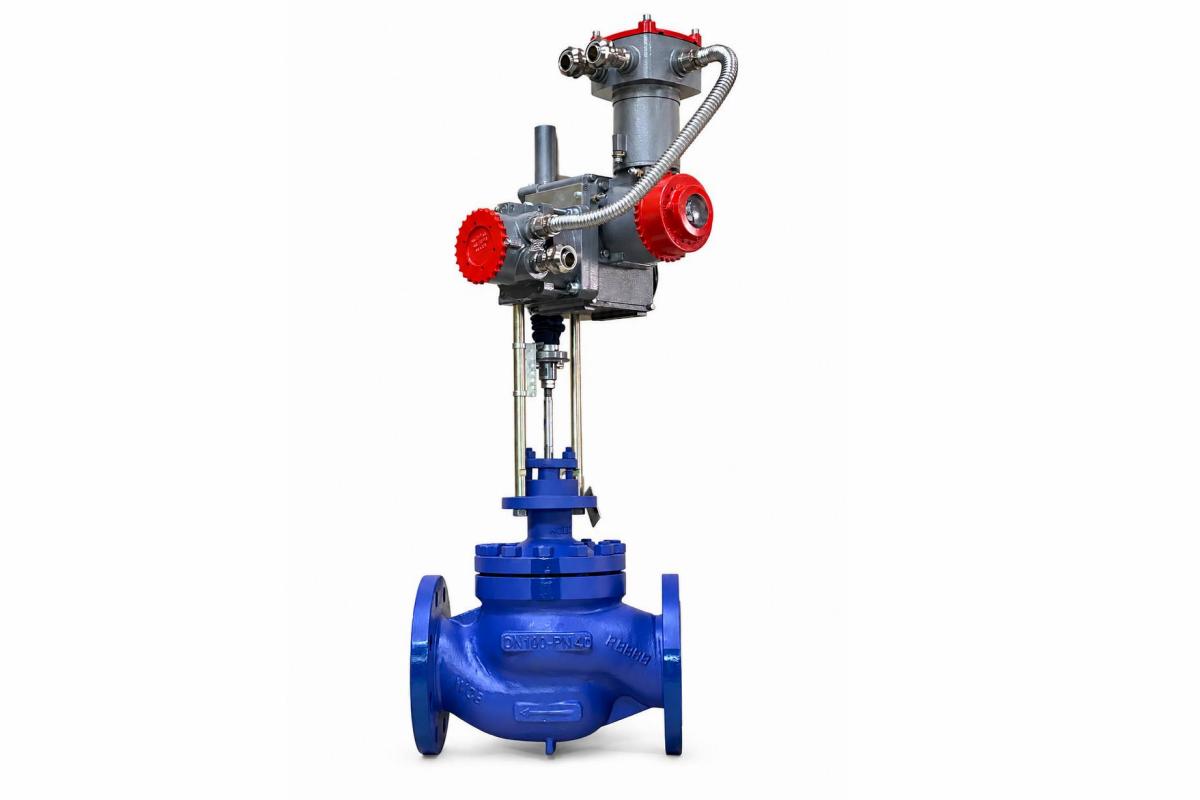

Взрывозащищенные электроприводы МЭПК-6300-IIСТ4

Механизм предназначен для перемещения регулирующего органа трубопроводной арматуры в системах автоматического регулирования технологических процессов в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.

Условное наименование механизма МЭПК	Усилие на штоке в конечном положении, N	Номинальное время полного хода штока, s	Номинальное значение полного хода штока, mm	Потребл, мощность в ном, режиме,W, неболее	Масса, кг
МЭПК-6300/50-60Х-IIСТ4-00	6300	50	60	100	17
МЭПК-6300/50-60Х-IIСТ4-01	6300	50	60
МЭПК-6300/50-60Х-IIСТ4-02	6300	50	60
МЭПК-6300/50-60Х-IIСТ4-03	6300	50	60
МЭПК-6300/50-60Х-IIСТ4-05	6300	50	60
МЭПК-6300/50-40Х-IIСТ4-00	6300	50	40
МЭПК-6300/50-40Х-IIСТ4-01	6300	50	40
МЭПК-6300/50-40Х-IIСТ4-02	6300	50	40
МЭПК-6300/50-40Х-IIСТ4-03	6300	50	40
МЭПК-6300/50-30Х-IIСТ4-05	6300	50	40
МЭПК-6300/50-30Х-IIСТ4-00	6300	50	30
МЭПК-6300/50-30Х-IIСТ4-01	6300	50	30
МЭПК-6300/50-30Х-IIСТ4-02	6300	50	30
МЭПК-6300/50-30Х-IIСТ4-03	6300	50	30
МЭПК-6300/50-30Х-IIСТ4-05	6300	50	30

Блоки сигнализации положения и управления | Подробнее →

Концевые выключатели

Токовый

Реостатный

БЦА

Электронный

БКП

Блок управления БКП

Концевые выключатели

Блок концевых выключателей (БКВ) без датчика положения выходного вала

Токовый

Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА

Реостатный

Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω

БЦА

Электронный

Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.

БКП

Блок управления БКП

Позволяет управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель.

Технические характеристики:

Напряжение питания	220 V частотой 50 Hz	380 V частотой 50 Hz
Степень защиты	IP65	IP67 - опция
Маркировка взрывозащиты	1ExdIICT4
Климатические исполнения	Для установки в помещении или под навесом - У2, УХЛ2, Т2	Для установки на открытом воздухе - У1, УХЛ1
Частота включений	до 630 в час при ПВ до 25%
Максимальная частота включений	до 1200 в час при ПВ до 5%

Документация

МЕХАНИЗМЫ ЭЛЕКТРИЧЕСКИЕ ПРЯМОХОДНЫЕ КОЛОННЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ МЭПК6300 - IIСТ4

МЕХАНИЗМЫ ЭЛЕКТРИЧЕСКИЕ ПРЯМОХОДНЫЕ КОЛОННЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ С БЛОКОМ КОММУТАЦИИ БК220 МЭПК6300 –БК220- IIСТ4
