Электроприводы МЭОФ во взрывозащищенном исполнении /

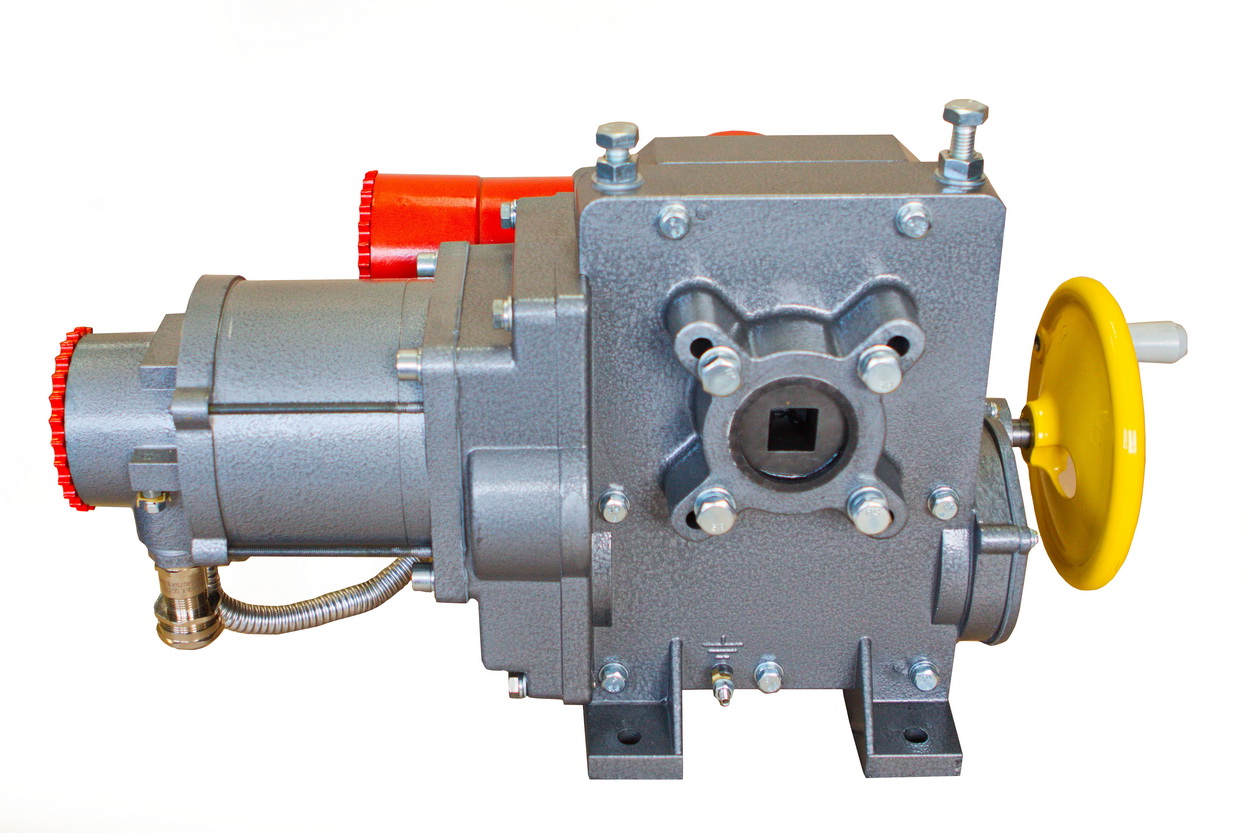

Взрывозащищенные электроприводы группы МЭОФ-500-IIСТ4

Механизм предназначен для перемещения регулирующих органов в системах автоматического регулирования технологических процессов в соответствии с командными сигналами, поступающими от ругулирующих и управляющих устройств.

Условное наименование механизма МЭОФ Номиналь-ный крутящий момент на выходном валу, Nm Номиналь-ное время полного хода выходного вала, S Номиналь-ный полный ход выходного вала, обороты Потребляемая мощность, W, не более Масса, Kg не более
  80 5 0,25 154 35
  140 10 154 35
  320 10 270 39
  480 15 270 39
  500 25 154 35
  630 25 154 35
  630 63 124 33
  750 100 124 33
  800 120 124 33
  850 45 154 35
  1000 63 154 35

Блоки сигнализации положения и управления | Подробнее →

М

Концевые выключатели

У

Токовый

Р

Реостатный

И

Индуктивный

БЦА

Электронный

БКП

Блок управления БКП

М
Концевые выключатели
Блок концевых выключателей (БКВ) без датчика положения выходного вала
У
Токовый
Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА
Р
Реостатный
Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω
И
Индуктивный
Блок концевых выключателей (БКВ) с индуктивным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения взаимоиндуктивности 0-10 мГН
БЦА
Электронный
Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.
БКП
Блок управления БКП
Позволяет управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель.

Технические характеристики

Напряжение питания 220 V или 380 V частотой 50 Hz
Степень защиты IP65
(IP67 - опция)
Климатические исполнения Для установки в помещении - У2, УХЛ2, Т2
Для установки на улице - У1, УХЛ1
Маркировка взрывозащиты 1ExdIICT4
Режим работы S4 c частотой включений до 630 в час при ПВ до 25%



Условия эксплуатации механизмов

Степень защиты IP65 IP67 - опция (для групп 40, 160, 250, 500)
Уровень взрывозащиты 1ExdIIСT4 (с двигателями ДСР) 1ExdIIBT4 (с двигателями АИМЛ)
Климатические исполнения Для установки в помещении - У2, УХЛ2, Т2 Для установки на улице - У1, УХЛ1



Условное обозначение электропривода: МЭОФ

пример: МЭОФ1-1602/633-0,254У5-БКП6-IIСT47-058 УХЛ19

  • 1 - тип электроисполнительного механизма: МЭОФ - однооборотные фланцевые.
  • 2 - номинальное усиление, Hm.
  • 3 - номинальное время полного хода выходного вала, с.
  • 4 - угол поворота выходного вала, об.
  • 5 - тип блока сигнализации положения (датчика) выходного вала
  • 6 - обозначение дополнительного блока (опции)
  • 7 - обозначение взрывозащищенности.
  • 8 - индекс серии механизма
  • 9 - климатическое исполнение

Возможно изготовление механизмов со значениями номинальной нагрузки, номинального значения полного хода, времени полного хода исходя из требований заказчика.
