Технические характеристики:
| Cтепень защиты |
IP65 (опция IP67) |
|
| Климатические исполнения |
Для установки в помещении - У2, УХЛ2, Т2 |
Для установки на улице - У1, УХЛ1 |
| Напряжение питания |
220 V частотой 50 Hz через ПБР-23И (для исполнений с двиг. 0,55кВт) |
380 V частотой 50 Hz |
| Средний срок службы |
15 лет |
|
| Варианты исполнений выходного вала |
|
|
Описание:

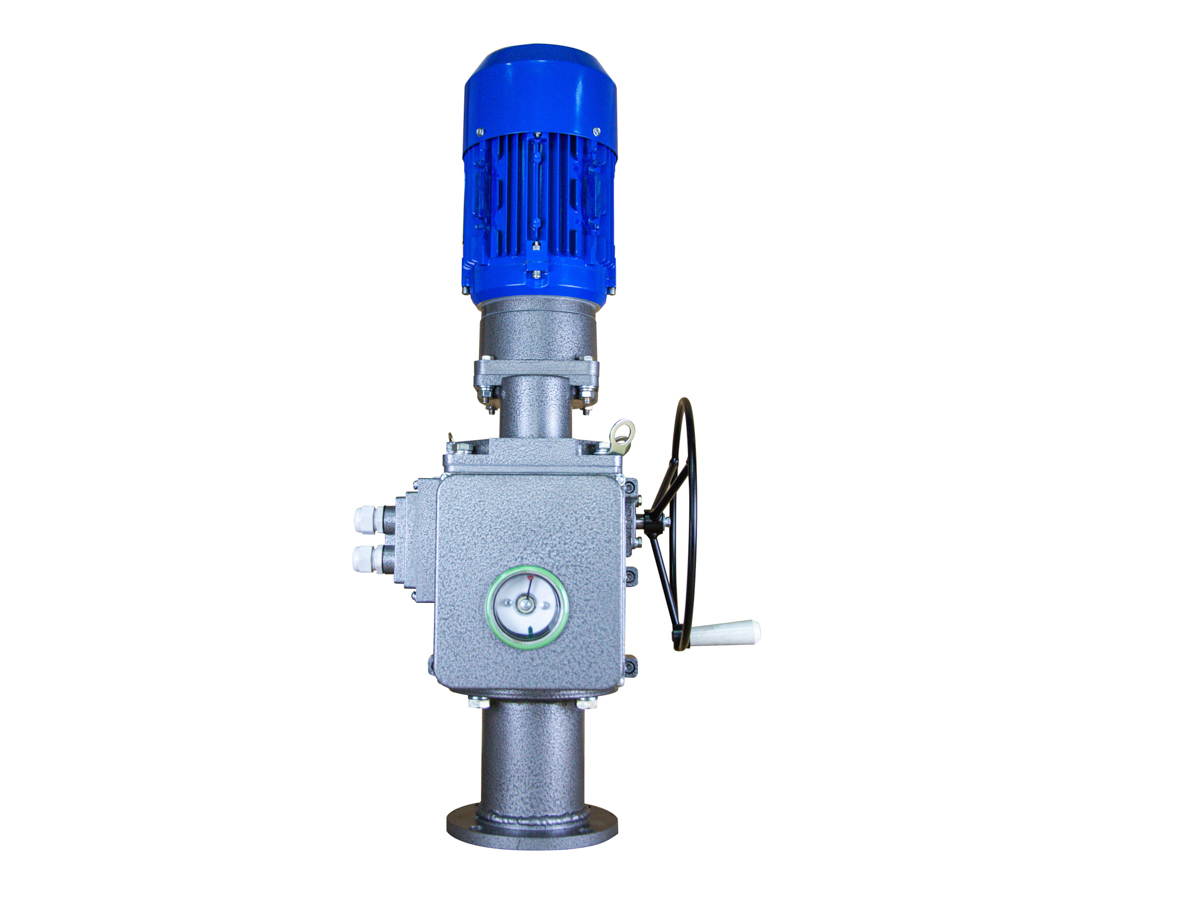

Многооборотный электропривод ПЭМ-А предназначен для автоматизации клиновых и ножевых задвижек, игольчатых ругулирующих клапанов и другой запорно-ругулирующей арматуры. Дистанционное управление электроприводами без встроенного блока управления осуществляется посредством подачи питания на эл. двигатель от реверсивного контактора.
Электропривод ПЭМ-А устанавливается на задвижки 30ч906бр, 30ч939бр, 30с941нж, 30c964нж, 30с915нж малых диаметров с присоединительным фланцем типа А или F10.
Управление приводами происходит в соответствии с командными сигналами управляющих устройств. Отключение двигателя происходит при достижении крайних положений запорной арматуры или при достижении заданного крутящего момента.
Многооборотный привод ПЭМ даёт возможность дистанционно или локально регулировать работу трубопроводов, элементы которых имеют различные характеристики и конструктивные особенности.
Функциональные возможности приводов ПЭМ:
- Дистанционное или ручное открытие и закрытие арматуры
- Дистанционная остановка арматуры в любом промежуточном положении
- Указание степени открытия (закрытия) арматуры на шкале местного указателя
- Выдача сигнала на отключение двигателя при достижении запорным устройством арматуры крайних положений; при достижении заданного крутящего момента на выходном валу привода или при заедании подвижных частей арматуры
- Настройка и регулировка величины крутящего момента
