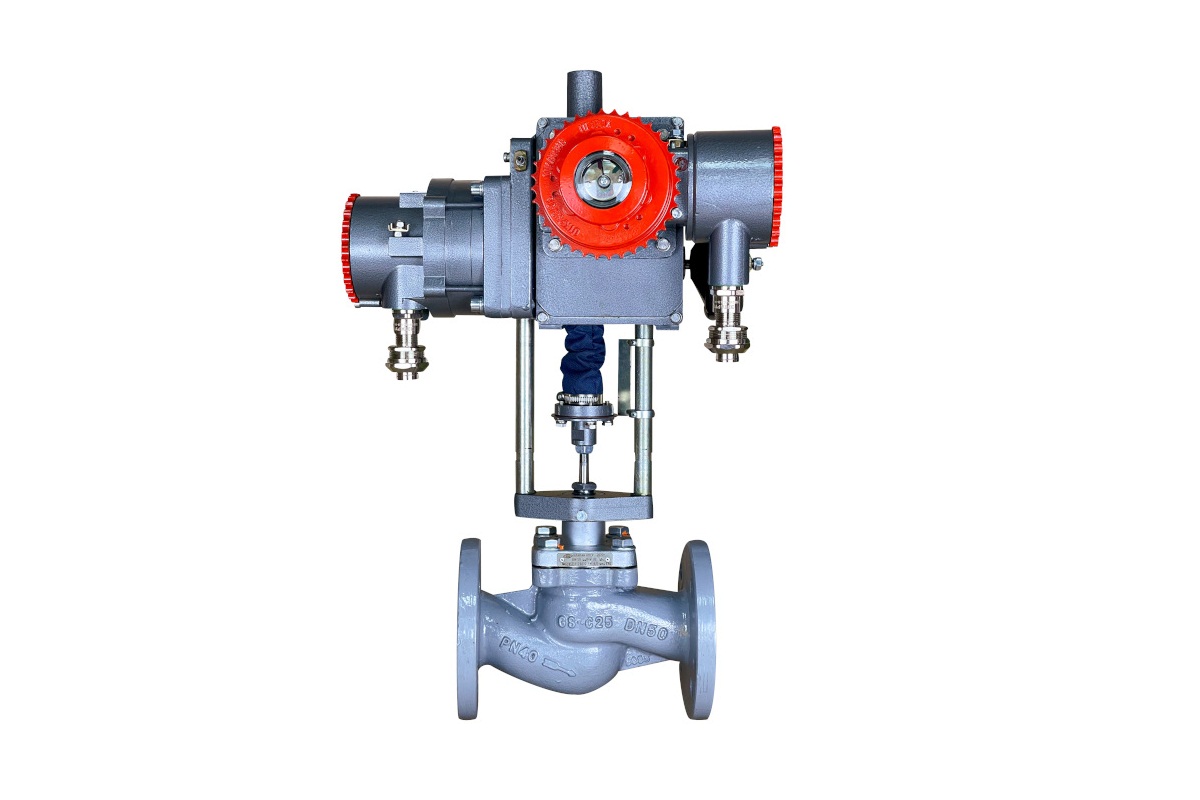

Многооборотные электроприводы во взрывозащищенном исполнении ПЭМ (ТЕСТ) /

Предоставленная информация не является достоверной. Идет модернизация сайта

Блоки сигнализации положения и управления | Подробнее →

Токовый

Реостатный

БУМ

Выносной блок управления

ЕДМ

Блок управления ЕА

Токовый

Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА

Реостатный

Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω

БУМ

Выносной блок управления

Выносной миниатюрный блок управления для управления электроприводами с мощностью не более 0,15кВт в режиме "открыть - закрыть". На лицевой панели блока размещены индикаторы положения механизма, кулачковый 3-х позиционный переключатель и клеммники для подключение кабеля питания и кабеля управления механизмом.

ЕДМ

Блок управления ЕА

Совмещает в себе функционал электронного датчика БЦА и блока управления с аналоговым сигналом 4-20мА через встроенный тиристорный пускатель с кнопками местного управления на приводе. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений методом «запоминания» положения, параметров входного сигнала при помощи кнопок на плате датчика.

Предоставленная информация не является достоверной. Идет модернизация сайта

Управление приводами происходит в соответствии с командными сигналами управляющих устройств. Отключение двигателя происходит при достижении крайних положений запорной арматуры или при достижении заданного крутящего момента.

Многооборотный привод ПЭМ даёт возможность дистанционно или локально регулировать работу трубопроводов, элементы которых имеют различные характеристики и конструктивные особенности.

Функциональные возможности приводов ПЭМ:

Дистанционное или ручное открытие и закрытие арматуры
Дистанционная остановка арматуры в любом промежуточном положении
Указание степени открытия (закрытия) арматуры на шкале местного указателя
Выдача сигнала на отключение двигателя при достижении запорным устройством арматуры крайних положений; при достижении заданного крутящего момента на выходном валу привода или при заедании подвижных частей арматуры
Настройка и регулировка величины крутящего момента

Документация

Тестовое руководство
