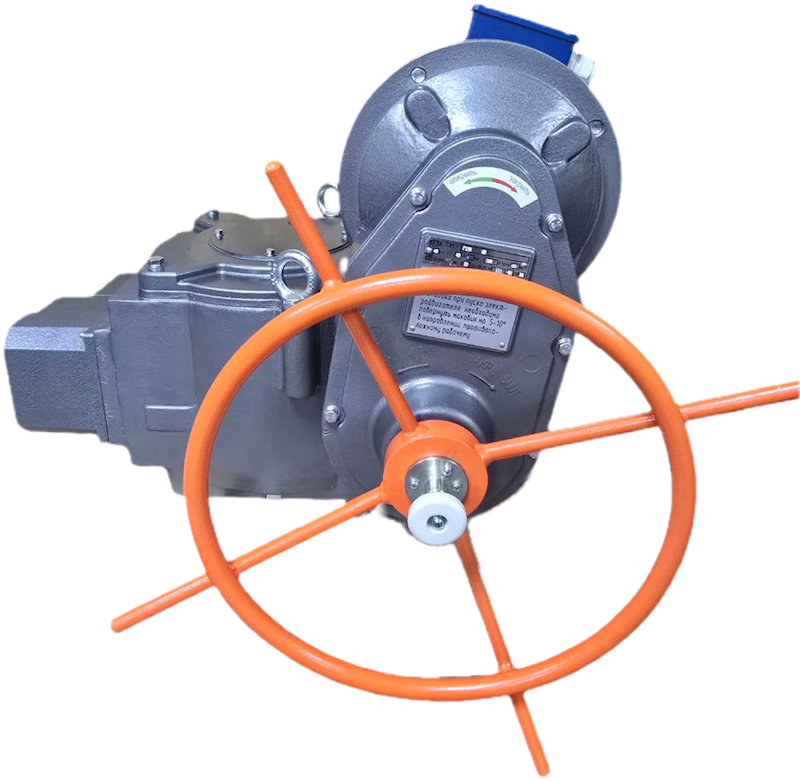

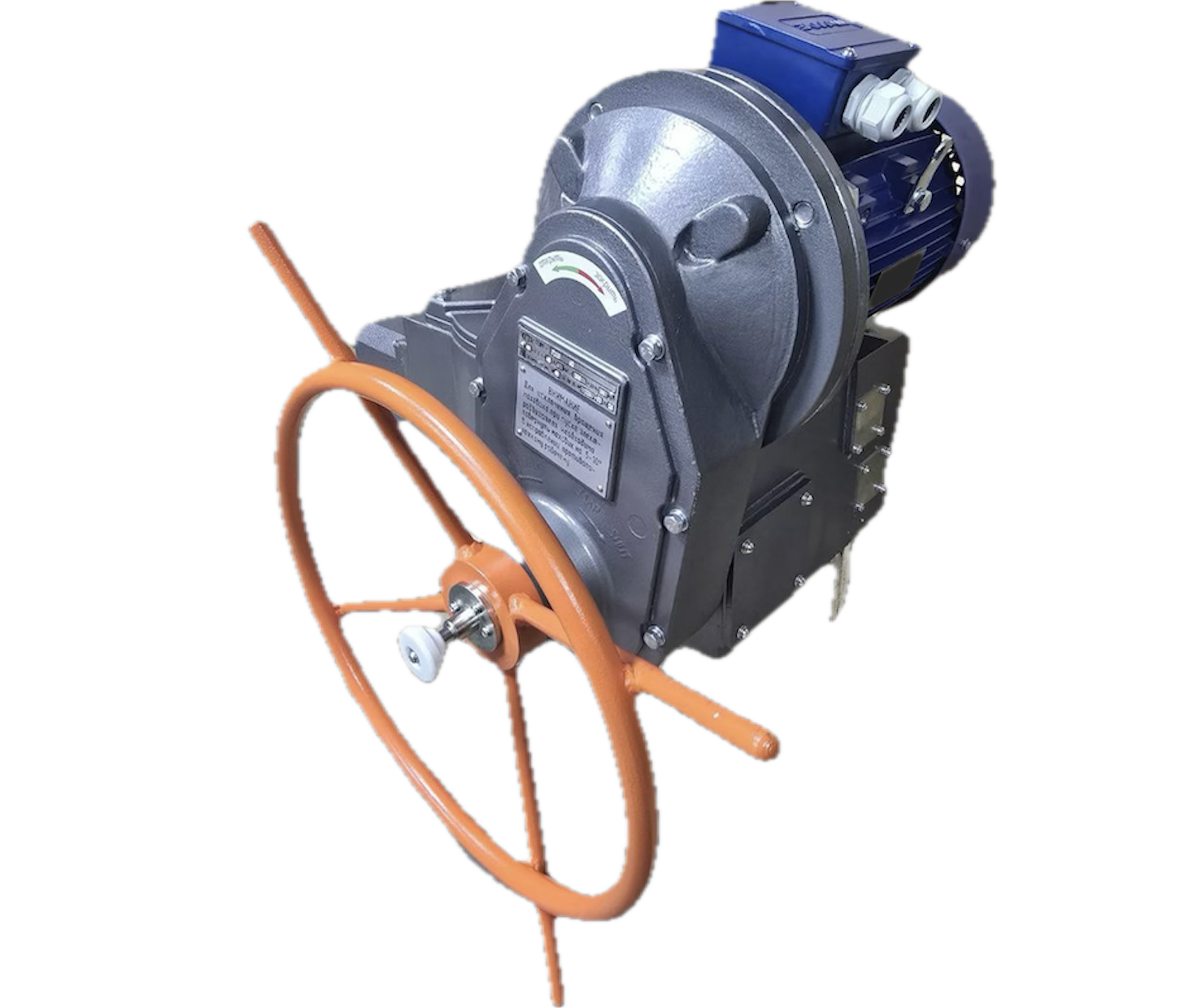

Приводы задвижек электрические многооборотные ПЭМ-Г

Электроприводы ПЭМ-Г предназначены для дистанционного или местного управления запорной и запорно-регулирующей трубопроводной арматурой многооборотного действия.

Условное обозначение	Диапазон настройки крутящего момента на выходном валу, Nm	Частота вращения выходного вала	Число оборотов выходного вала, необходимое для закрытия (открытия) арматуры, об (min - max)	Мощность двигателя КВТ	Усилие на ободе маховика, Н, не более	Масса, кг, не более
ПЭМ-Г10Х	от 1000 до 2500	25±5	5-10	4	900	185
ПЭМ-Г11Х	от 1000 до 2500	25±5	10-30	4	900	185
ПЭМ-Г12Х	от 1000 до 2500	25±5	30-60	4	900	185

П р и м е ч а н и я:

1. Буквой Х – условно обозначено исполнение блока сигнализации положения БСП-10. В зависимости от заказа приводы могут изготавливаться с блоками, приведенными ниже: М - блоком концевых выключателей (далее БСПМ-10);

У - блоком сигнализации положения токовым (далее БСПТ-10М, БСПТ-10АМ).

2. Исполнение выходного вала – кулачки Ø 148.

Блоки сигнализации положения и управления | Подробнее →

Концевые выключатели

Токовый

Реостатный

БЦА

Электронный

БКП

Блок управления БКП

БУМ

Выносной блок управления

Концевые выключатели

Блок концевых выключателей (БКВ) без датчика положения выходного вала

Токовый

Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА

Реостатный

Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω

БЦА

Электронный

Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.

БКП

Блок управления БКП

Позволяет управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель.

БУМ

Выносной блок управления

Выносной миниатюрный блок управления для управления электроприводами с мощностью не более 0,15кВт в режиме "открыть - закрыть". На лицевой панели блока размещены индикаторы положения механизма, кулачковый 3-х позиционный переключатель и клеммники для подключение кабеля питания и кабеля управления механизмом.

Технические характеристики

Степень защиты	IP65
Климатические исполнения	Для установки в помещении - У2, УХЛ2, Т2	Для установки на улице - У1, УХЛ1
Напряжение питания	380 V частотой 50 Hz
Средний срок службы	15 лет

Управление приводами происходит в соответствии с командными сигналами управляющих устройств. Отключение двигателя происходит при достижении крайних положений запорной арматуры или при достижении заданного крутящего момента.

Многооборотный привод ПЭМ даёт возможность дистанционно или локально регулировать работу трубопроводов, элементы которых имеют различные характеристики и конструктивные особенности.

Функциональные возможности приводов ПЭМ:

Дистанционное или ручное открытие и закрытие арматуры
Дистанционная остановка арматуры в любом промежуточном положении
Указание степени открытия (закрытия) арматуры на шкале местного указателя
Выдача сигнала на отключение двигателя при достижении запорным устройством арматуры крайних положений; при достижении заданного крутящего момента на выходном валу привода или при заедании подвижных частей арматуры
Настройка и регулировка величины крутящего момента

Документация

Руководство по эксплуатации на ПЭМ-Г
