Принцип работы

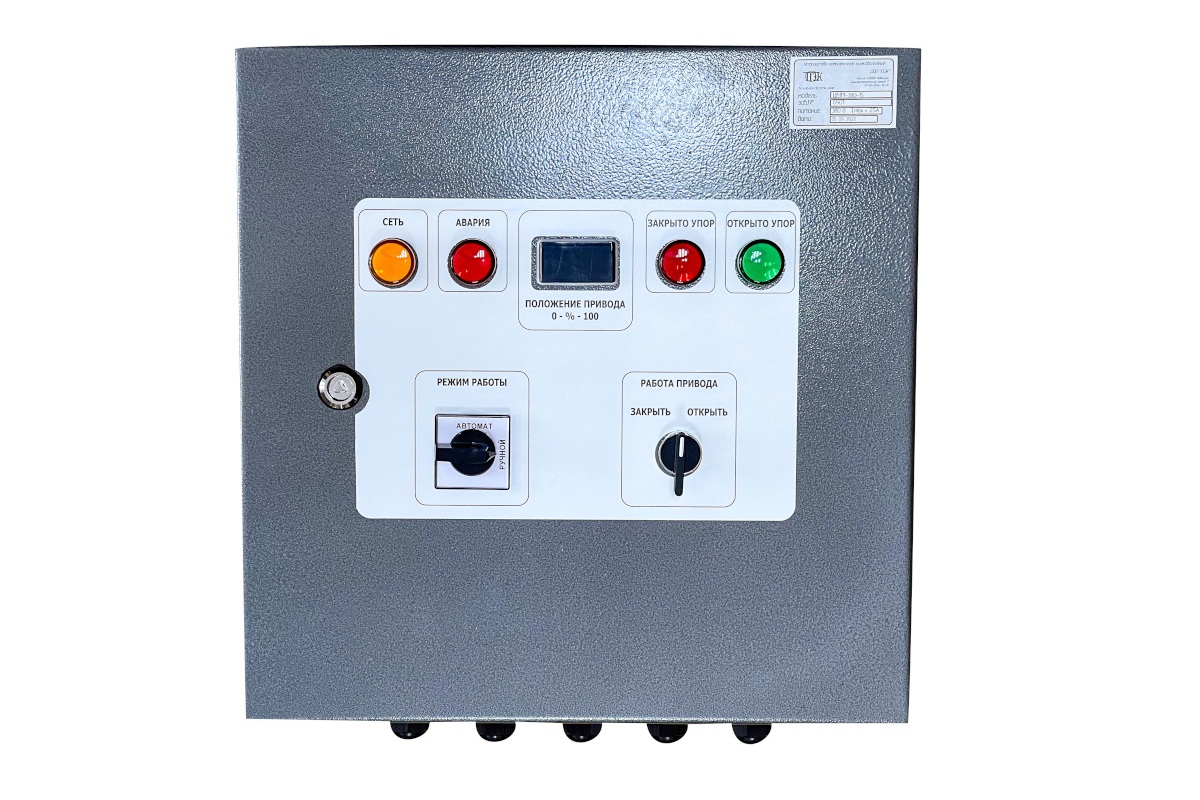

Переключение режимов осуществляется переключателем «Дистанционный», «Стоп», «Местный» с передней панели шкафа управления.
В режиме работы «Местный» управление электроприводом осуществляется с передней панели шкафа, переводом переключателя в положение «Открыть», «Остановить», «Закрыть».Задвижка открывается или закрывается до срабатывания концевых или моментных выключателей, и останавливается в крайних положениях.
В режиме работы «Дистанционный» управление задвижкой осуществляется по двум внешним независимым релейным сигналам «Открыть» и «Закрыть», при отсутствии сигналов происходит останов. Задвижка открывается или закрывается до срабатывания выключателей.
Вслучае заклинивания задвижки по команде моментных выключателей происходит аварийный останов задвижки. При достижении крайних положений «Открыто» или «Закрыто» на передней панели шкафа управления загорается соответствующая индикация, а при заклинивании задвижки или другом аварийном состоянии загорается индикация «Авария». Описанные состояния сопровождаются перекидыванием контактов диспетчеризации на внешнем клеммнике шкафа управления.
