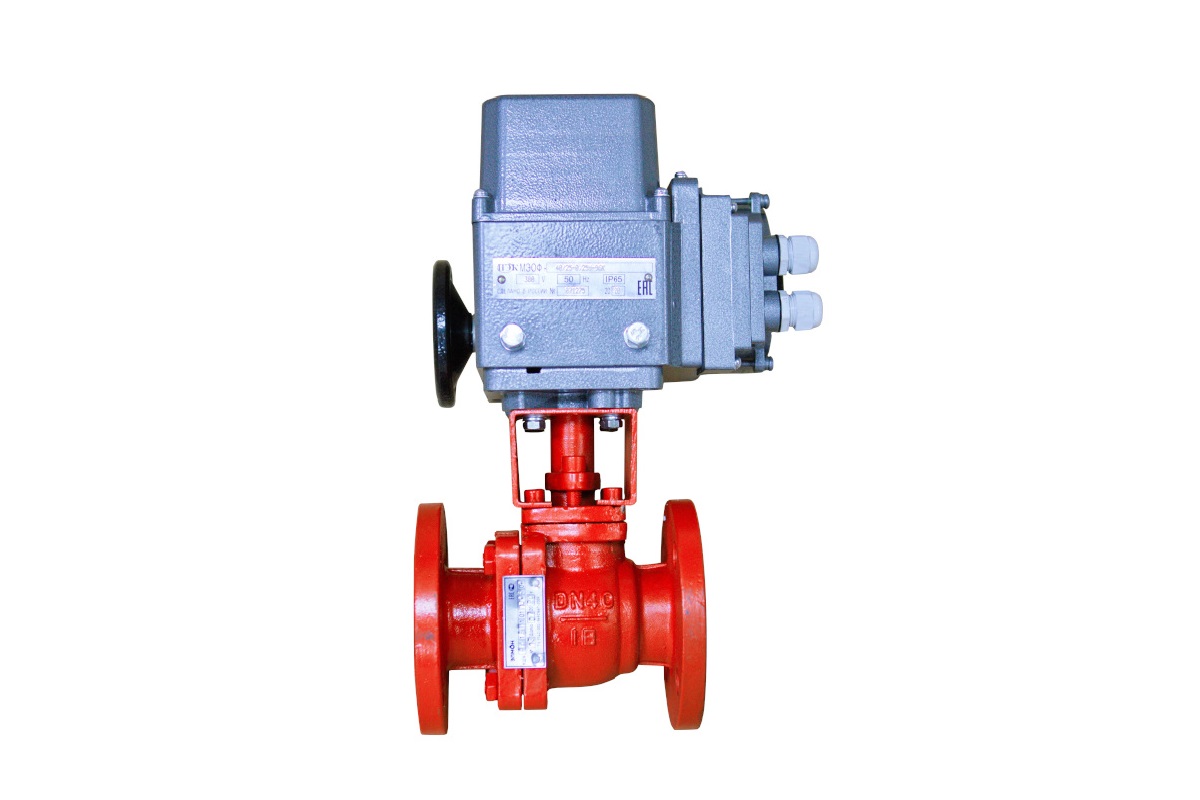

Кран шаровой химический КШХ с электроприводом МЭОФ

Краны шаровые химические КШХ с электроприводом МЭОФ предназначены для перекрытия потока химически активных жидкостей в химической, металлургической, пищевой, фармацевтической, нефтеперерабатывающей промышленности и энергетики.

Блоки сигнализации положения и управления | Подробнее →

Концевые выключатели

Токовый

Реостатный

БЦА

Электронный

ЕД

Блок управления ЕД

ЕДМ

Блок управления ЕА

Концевые выключатели

Блок концевых выключателей (БКВ) без датчика положения выходного вала

Токовый

Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА

Реостатный

Блок концевых выключателей (БКВ) с реостатным датчиком положения выходного вала. Обеспечивает выходной сигнал в виде изменения активного сопротивления 100Ω или 1000 Ω

БЦА

Электронный

Электронный блок концевых и моментных выключателей. МЭОФ с датчиком БЦА обеспечивает разрыв цепи управления и сигнализацию при следующих ситуациях: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента или отсутствии движения выходного вала (заклинивании арматуры), - при перегреве двигателя. На дисплее датчика отображается состояние "открыт", "закрыт", "авария", положение привода в процентах от полного хода и ошибки. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика - методом «запоминания» положения, автоматическая подстройка выходного сигнала 4...20мА.

ЕД

Блок управления ЕД

Совмещает в себе функционал электронного датчика БЦА и блока управления БКП, позволяя управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика, методом «запоминания» положения.

ЕДМ

Блок управления ЕА

Совмещает в себе функционал электронного датчика БЦА и блока управления с аналоговым сигналом 4-20мА через встроенный тиристорный пускатель с кнопками местного управления на приводе. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений методом «запоминания» положения, параметров входного сигнала при помощи кнопок на плате датчика.

В зависимости от условий эксплуатации и характеристик рабочей среды, корпусные детали шарового химического КШХ крана изготавливаются из следующих марок стали:

• Кран шаровой химический КШХ из стали 25Л

• Кран шаровой химический КШХ из стали 08Х18Н10

В зависимости от способа присоединения к трубопроводу кран шаровой химический КШХ имеет фланцевый тип присоединения по ГОСТ 33259-2015

Кран шаровой химический КШХ обеспечивает полное перекрытие потока химически активных жидкостей (кислот, щелочей, органических растворителей, нефтепродуктов) и других сред (в зависимости от материала проточной части), имеющих твердые включения и механические примеси до 2,0 мм, объемная концентрация которых не превышает 0,5%.

Технические характеристики

Номинальный диаметр, DN	от 15 до 250 мм
Номинальное давление	1,0 и 1,6 Мпа
Температурный режим	от -50 до 160˚С фторопласт(FEP) / от -50 до 180˚С фторопласт(PFA)
Класс герметичности	А по ГОСТ 9544-2015
Тип присоединения	фланцевый
