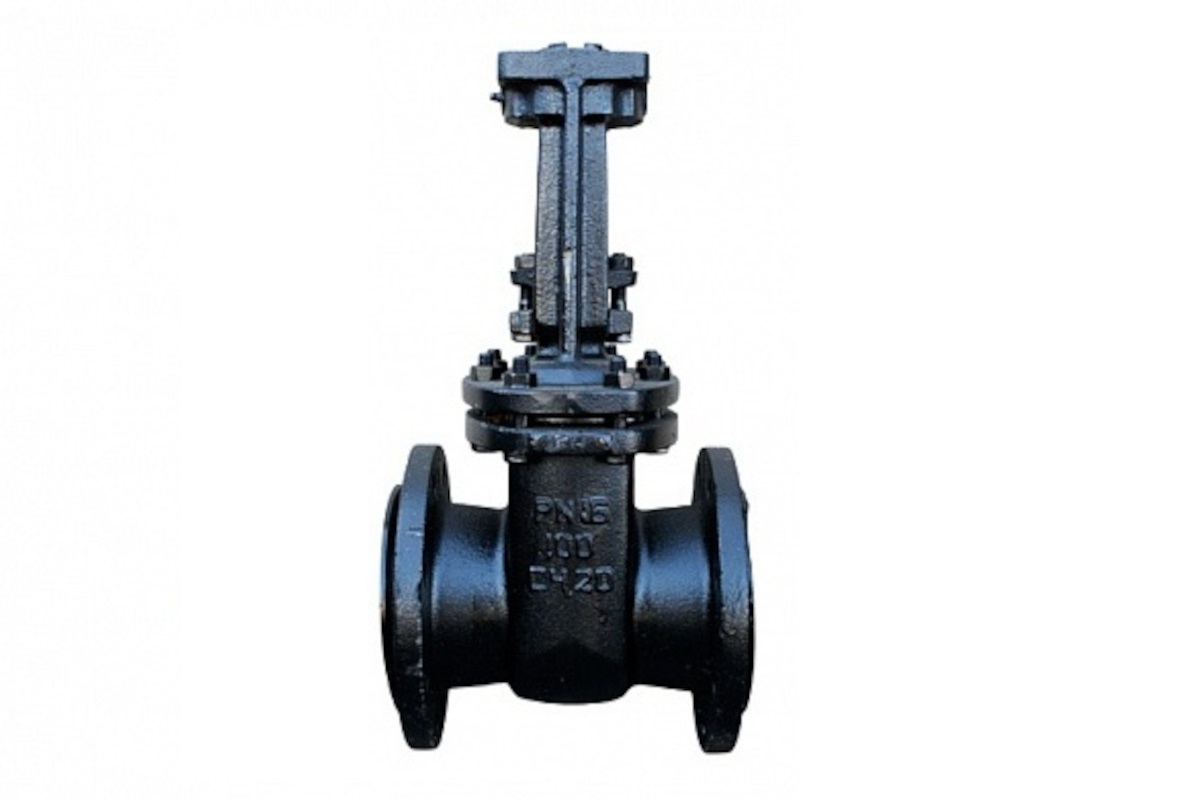

Задвижки 30ч906бр с электроприводом

Задвижки 30ч906бр с электроприводом применяются как запорное устройство на трубопроводах для холодной и горячей воды.

Наименование продукции	Диаметр DN, мм	Давление, МПа	Вес, кг
30ч906бр Ду50 Ру 16 с электроприводом ПЭМ-А3М	50	1,0-1,6	12
30ч906бр Ду80 Ру 16 с электроприводом ПЭМ-А11М	80	1,0-1,6	20
30ч906бр Ду100 Ру 16 с электроприводом ПЭМ-А11М	100	1,0-1,6	30
30ч906бр Ду125 Ру 16 с электроприводом ПЭМ-А10М	125	1,0-1,6	42
30ч906бр Ду150 Ру 16 с электроприводом ПЭМ-А10М	150	1,0-1,6	57
30ч906бр Ду200 Ру 16 с электроприводом ПЭМ-Б7М	200	1,0-1,6	99
30ч906бр Ду250 Ру 16 с электроприводом ПЭМ-Б7М	250	1,0-1,6
30ч906бр Ду300 Ру 16 с электроприводом ПЭМ-Б7М	300	1,0-1,6

Блоки сигнализации положения и управления | Подробнее →

Концевые выключатели

Токовый

ЕД

Блок управления ЕД

Концевые выключатели

Блок концевых выключателей (БКВ) без датчика положения выходного вала

Токовый

Блок концевых выключателей (БКВ) с токовым датчиком положения выходного вала. Обеспечивает выходной сигнал 4-20 мА

ЕД

Блок управления ЕД

Совмещает в себе функционал электронного датчика БЦА и блока управления БКП, позволяя управлять электроприводом входными дискретными сигналами 24В через встроенный пускатель. Обеспечивает отключение электродвигателя: - при достижении заданных крайних положений, - при достижении заданного максимального крутящего момента, - при отсутствии движения выходного вала (заклинивании арматуры) На дисплее датчика отображается состояние и положение привода в процентах от полного хода. Удобная и простая настройка конечных положений при помощи кнопок на плате датчика, методом «запоминания» положения.

Показатели назначения задвижек 30ч906бр:

Давление PN: 1,0 и 1,6 МПа (10 и 16 кгс/см2)

Рабочая среда: Вода, пар

Температура рабочей среды: не более +255°С

Температура окружающего воздуха: от +15°С до +40°С; для воды от +1°С до +40°С

Класс герметичности по ГОСТ 9544-2015: "D"

Материальное исполнение задвижек 30ч906бр:

Корпус: Серый чугун СЧ20
